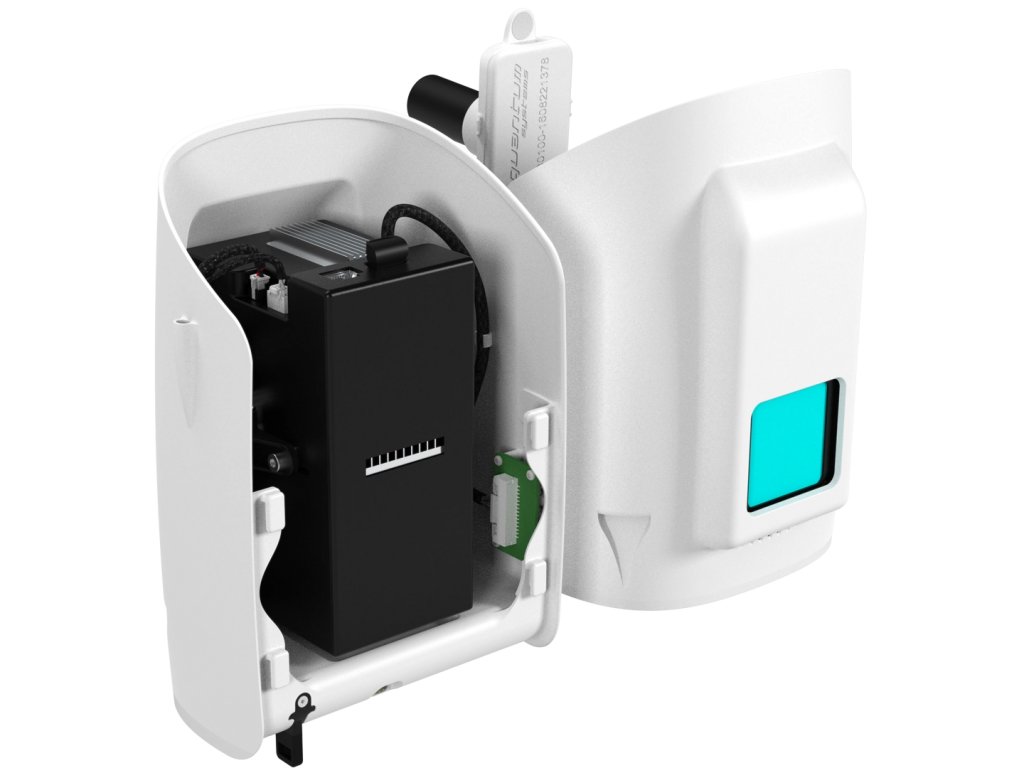

Quantum Systems - Qube 240 LiDAR

LiDAR skener

Qube 240 je geomatický LiDAR, ktorý poskytuje dôležité informácie generovaním presného mračna bodov spracovávaného prostredia prostredníctvom 240 000 meraní vzdialenosti za sekundu. Qube 240 vytvára výnimočnú absolútnu presnosť, ktorá sa dosahuje pomocou integrovaného INS Applanix APX15. Generuje presné trojrozmerné informácie o tvare zeme a vlastnostiach jej povrchu. Tieto údaje sú kľúčové pre prevádzkovateľov baní pri výpočte objemu zásob, operátorov pri výpočte objemu zásob, pre energetické spoločnosti pri kontrole elektrických vedení, výškových modelov terénu pod hustou vegetáciou alebo pri výpočte biomasy krmív. Technológia LiDAR umožňuje mapovanie infraštruktúry a meranie veľkých plôch aj v noci.

Kľúčové výhody užitočného zaťaženia Qube 240 LiDAR:

Efektívne, s vysokým rozlíšením a dokonale zarovnané Dokonalé zosúladenie mračien bodov s vysokým rozlíšením snímaných 5 paralelnými dráhami vo výške 100 m nad zemou. Výsledok ukazuje dokonalé zosúladenie jednotlivých behov s mimoriadne nízkou úrovňou šumu. Prístroj Trinity F90+ mapoval oblasť s rozlohou 50 ha za približne 10 minút letu.

Výškové meranie bez kompromisov

Nadmorská výška meraná z výšky 100 m nad zemou. Výkop v pravom dolnom rohu je dobrým príkladom na ilustráciu rozlíšenia a presnosti Qube 240 LiDAR. Terén, ako aj budovy a vegetácia, napríklad stromy, sú tiež jasne viditeľné.

Automatická klasifikácia pozemných bodov

V dolnej časti snímok je jasne viditeľná lavica rybníka v kameňolome. Qube 240 s 3 echami a 240 000 bodmi za sekundu poskytuje veľký prienik do vegetácie, a preto je tento systém LiDAR vhodným nástrojom na prieskum terénu pokrytého stromami a kríkmi.

Jasne viditeľný terén a stavebné štruktúry vo dne aj v noci

Husté mračno bodov Qube 240 kolorované podľa hodnôt intenzity zobrazujúce odrazivosť terénu alebo pozemných objektov. Čím jasnejšia farba, tým väčšia odrazivosť lúčov LiDAR od terénu, vegetácie alebo mestských štruktúr. Fotovoltické panely na strechách sú zreteľne viditeľné. Hodnoty intenzity sú úplne nezávislé od slnečného žiarenia. Vďaka tomu, že technológia LiDAR je aktívny senzor, mapovanie infraštruktúry a prieskum veľkých plôch je možné aj v noci.

Jednoduchá rekonštrukcia CAD

Mračná bodov zachytené zariadením Qube 240 majú 100 % kvalitu merania a tento príklad ukazuje rekonštrukciu budov v systéme CAD, ktorá sa používa pre 3D modely miest.
